產品特點及應用說明

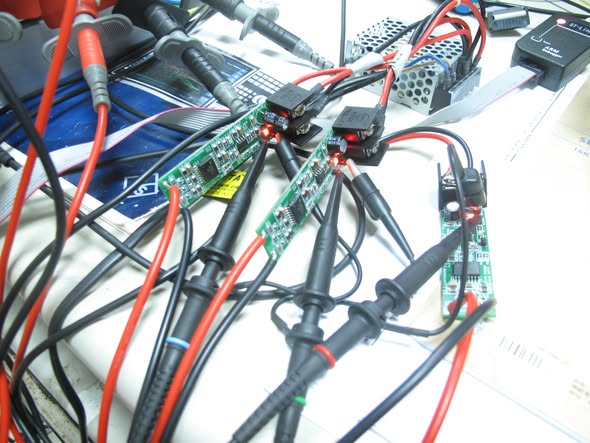

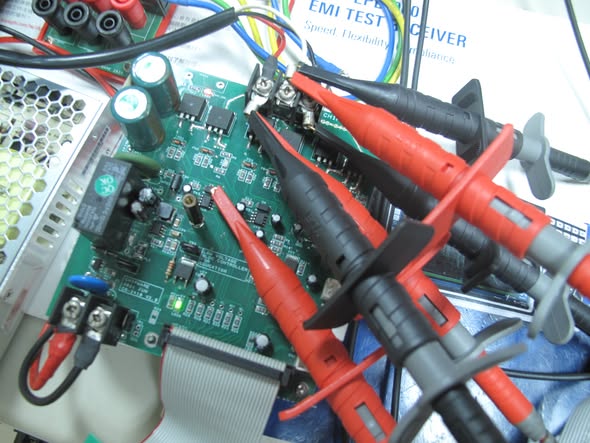

當你用示波器來量測馬達驅動器的多點信號時，一定會碰到 GND 地端的鱷魚夾要夾在哪裡的問題？如果都是看 MCU 送出來的 PWM 信號，那 GND 端就是 MCU 的數位 GND 這一點。可是如果要同時觀看 MCU 送出的 PWM 信號和功率輸出端的三相信號時，你就要小心再小心了。因為只要你的 GND 夾錯了，輕則馬達驅動器損壞，重則連示波器也一併掛彩，這原因是你把不同電位的點都當成 GND 點，把這些點當成示波器的參考 0 點，只要馬達驅動板一通電或一動作後，立刻造成電路板上電流的不正常流動，有可能零件損壞或銅箔因大電流而熔斷燒毀。 有經驗的工程師會跟你說，碰到這種情況最好是用隔離測棒來量，就不會有 GND 的困擾出現了。因為隔離測棒的正確名稱是差動隔離測棒，它只量測紅黑測棒間的電壓差，然後用信號隔離的方式，把信號轉送到輸出端(OUTP 和 OUTN)，這也是信號差動的輸出，只要我們外加一個差動運算放大電路，選一個頻寬 GBW 10MHz 以上和 slew rate 較高的運算放大器 OP，就可以忠實地呈現出信號的原貌。 旗威科技設計的差動隔離測試板就是依照上述的精神來設計的，用了一枚 TI 的線性隔離 IC AMC3330 和軌對軌的單電源 OP 放大器 (+5V 供電) 組合而成，在馬達驅動器的 20KHz 信號量測上應該已經足夠有餘了。隔離測棒的紅測棒請接信號的較高電壓端，黑測棒請接待測信號的較低電壓端，請注意黑測試棒的量測點不一定要是 GND 點。 完整說明：差動隔離測棒使用說明書 |
建議售價 |
||

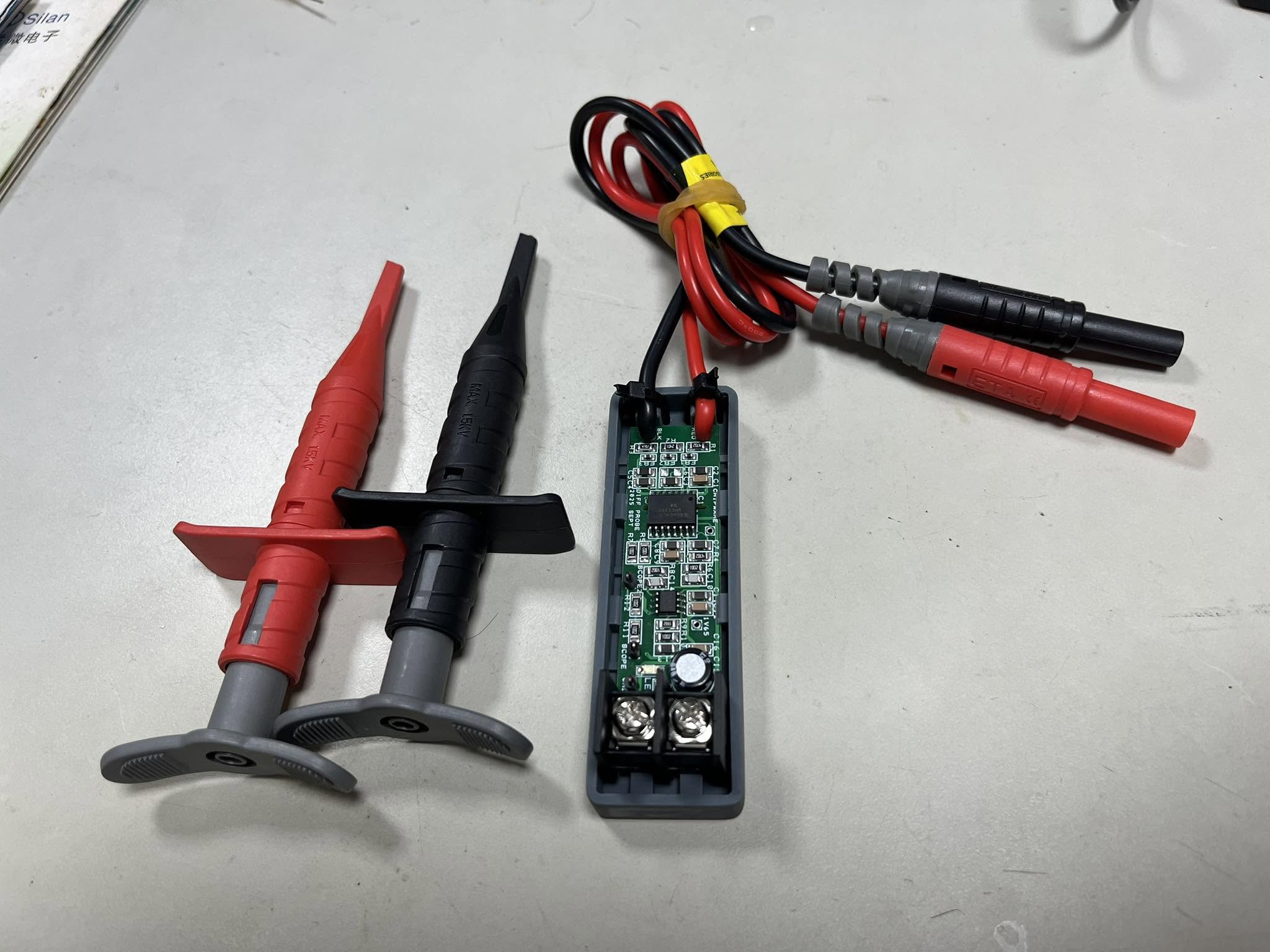

| 隔離式差動測棒電路板 (含差動測棒及紅黑線各50cm) |
NT$2415 (含稅) |
|
| 5V3A電源(AC110V/220V輸入) | NT$315 (含稅) | |
| 郵寄費用 | NT$60 | |
| 新書上市限量10套供應，欲購從速，售完為止 |
||
| 匯款帳號資料 高雄銀行016 灣內分行 帳號 旗威科技有限公司 2141 0230 2699 匯款單上請註明：差動探棒 請 Email 告知我們您的大名、郵寄地址及聯絡電話 |
||
